Profesjonalne stoły warsztatowe Jotkel zostały zaprojektowane specjalnie do prac wymagających dużych obciążeń. Wyróżnia je mocna, stabilna konstrukcja i gruby, trwały blat. Nośność stołu: 1000 kg.
Stoły ślusarskie w wersji z szafkami zapewniają bardzo dużo miejsca do przechowywania narzędzi i akcesoriów.
-
Rozbudowane stoły robocze wyposażone są w szafki z szufladami i w szafki z półkami.
-
Do stołów można zamocować dodatkowe półki. Dotyczy to stołów w wersji bez szafek oraz stołów, w których nie zamontowano maksymalnej ilości szafek pod blatem.
-
Opcjonalnym wyposażeniem stołów warsztatowych jest zestaw nóg z regulacją wysokości, który ułatwia optymalne dostosowanie wysokości stołu do pracy na stojąco..
-
Szuflady wyposażone są w wygodne uchwyty.
-
Do każdej szafki z szufladami dołączany jest gratis jeden przybornik na drobne przedmioty i organizer z tworzywa sztucznego. Utrzymanie porządku ułatwiają również podziałki do szuflad.
-
Szuflady standardowo są zamykane centralnym zamkiem, blokującym wszystkie jednocześnie.

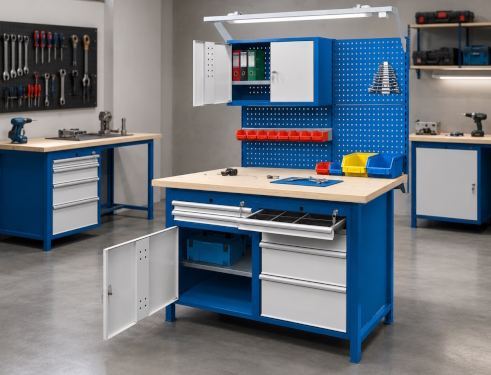

Stół warsztatowy HSS03 - kompletne stanowisko robocze
przykładowa konfiguracja

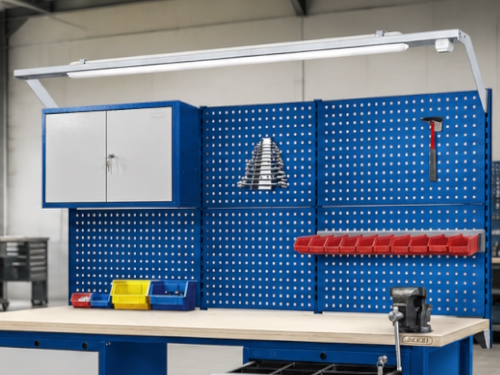

Nadbudowa do stołów warsztatowych
ścianka narzędziowa z szafką i oświetleniem LED
przykładowa konfiguracja
-
Opcjonalnie, na życzenie klienta, montujemy system zamykania centralnego. Umożliwia wysunięcie wyłącznie jednej szuflady. Kolejną szufladę można wysunąć dopiero po wsunięciu poprzedniej.
Takie rozwiąznie zwiększa bezpieczeństwo użytkowania stołu. Nie dopuszcza do przesunięcia środka ciężkości i przewrócenia całego stołu. (System zamykania centralnego jest opcją dostępną za dopłatą).
-
Do stołów warsztatowych można zamontować tylny panel, czyli nadbudowę z tablicami perforowanymi i oświetleniem LED. Jest to praktyczna ścianka narzędziowa, która służy do odwieszania na bieżąco używanego wyposażenia. Sprawdza się też jako tablica do wymiany informacji, zawieszania dokumentów, rysunków.
-
Na nadbudowie można zamocować wiszącą szafkę narzędziową.
-
Narzędzia na nadbudowie można zawieszać na specjalnych zawieszki oraz umieszczać na półach z pojemnikami warsztatowymi.
wymiary gabarytowe stołów 2-modułowych
bez nadbudowy (szer. x wys. x głęb.):
1500 x 900 x 740 [mm]
wymiary gabarytowe stołów 3-modułowych
bez nadbudowy (szer. x wys. x głęb.):
2100 x 900 x 740 [mm]
- konstrukcja stołów stalowa, zabezpieczona przeciwko korozji, malowana farbami proszkowymi,
-
blat roboczy o grubości 45 mm z wielowarstwowej sklejki liściastej,
-
opcjonalnie dostępne również blaty z klejonki bukowej o grubości 35 mm,
-
dopuszczalne maksymalne obciążenie stołów do 1000 kg,
-
do wyboru różne pokrycia blatów: guma ryflowana olejoodporna, guma gładka olejoodporna, wykładzina PCV, blacha ocynkowana lub blacha nierdzewna,
-
niecki szuflad są wykonane z blachy ocynkowanej, co zwiększa ich wytrzymałość na zarysowania,
-
dna szuflad można wyłożyć gumową matą tłumiącą, która zapobiega przesuwaniu się narzędzi,
-
rolkowe prowadnice szuflad wytrzymujące obciążenie do 70 kg,
-
stoły warsztatowe należy kotwić do podłoża.

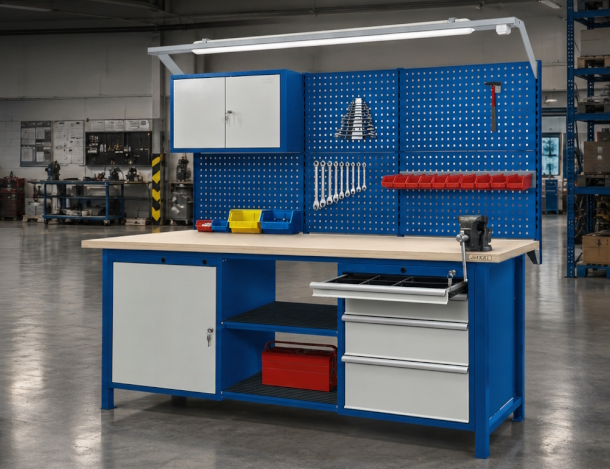

Stół warsztatowy HSS04 - duże, wygodne stanowisko robocze
przykładowa konfiguracja
Dwa rodzaje zamykania szuflad do wyboru:
Nowe uchwyty szuflad - listwy w kolorze srebrnym
duży wysuw szuflad szafek stołu ślusarskiego
ułatwia szybki i wygodny dostęp
do narzędzi użytkowanych w trakcie pracy
wymiary wewnętrzne - użytkowe szuflad
(szer. x wys. x głęb.):
szuflada 60: 530 x 46 x 445 [mm]
szuflada 120: 530 x 106 x 445 [mm]
szuflada 180: 530 x 166 x 445 [mm]
szuflada 240: 530 x 226 x 445 [mm]
możliwość zamontowania
zestawu nóg z regulacją wysokości (zakres regulacji od 815 do 995 mm - co 30 mm)
UWAGA stół należy trwale przytwierdzić do podłoża
Stoły warsztatowe w wersji rozbudowanej są wyposażone w szafki na narzędzia montowane na konstrukcji stołu w przestrzeni pod blatem.
Oferujemy stoły z czterema rodzajami szafek. Do przechowywania dużej ilości odpowiednie będą te z dużą ilością szuflad. Do dużych narzędzi i elektronarzędzi polecamy szafki ze schowkami z półką i drzwiami.
W tych szafkach zmieszczą się również segregatory z dokumentacją.
Szafka S11
Szafka S12
Szafka S13
Szafka S14
| | szafka S11 | szafka S12 | szafka S13 | szafka S14 |
| wymiary gabarytowe (szer. x wys. x głęb.) [mm] | 614 x 670 x 600 | 614 x 670 x 600 | 614 x 670 x 600 | 614 x 670 x 600 |
| drzwi (szer. x wys.): 557 x 444 [mm] | 1 szt. | x | x | x |
| drzwi (szer. x wys.): 557 x 600 [mm] | x | 1 szt. | x | x |
| półka 20631 | 1 szt. | 1 szt. | x | x |
| szuflada typ 60 | 2 szt. | x | 2 szt. | 1 szt. |
| szuflada typ 120 | x | x | 1 szt. | 1 szt. |
| szuflada typ 180 | x | x | 2 szt. | 1 szt. |
| szuflada typ 240 | x | x | x | 1 szt. |
-
Blat roboczy stołów warsztatowych HSS03 i HSS04 jest wykonany z wielowarstwowej sklejki liściastej o grubości 45 mm.
-
Opcjonalnie dostępne są również blaty z klejonki bukowej o grubości 35 mm. (Ewentualną zmianę blatu na bukowy należy zgłosić podczas składania zamówienia na konkretny model stołu.)
-
Grubość blatu i stabilna konstrukcja stołu pozwalają na wykonywanie na nim bardzo ciężkich prac montażowych i naprawczych.
-
Do blatu można zamocować imadło .
-
Stoły warsztatowe Jotkel mogą być używane do pracy w bardzo wymagających warunkach. Blat stołu warsztatowego warto wówczas dodatkowo zabezpieczyć przed uszkodzeniem za pomocą odpowiednio dobranego pokrycia.
-
Do wyboru różne pokrycia blatów: guma ryflowana olejoodporna, guma gładka olejoodporna, wykładzina PCV, blacha ocynkowana lub blacha nierdzewna (zobacz powyżej w tabelach).
-
Podczas składania zamówieia na stół, proszę zaznaczyć ewentualny rodzaj pokrycia.

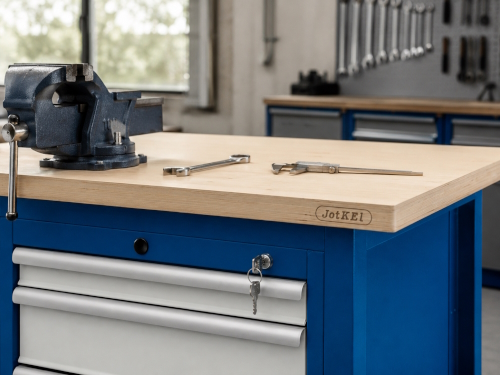

Stół warsztatowy z zamontowanym imadłem

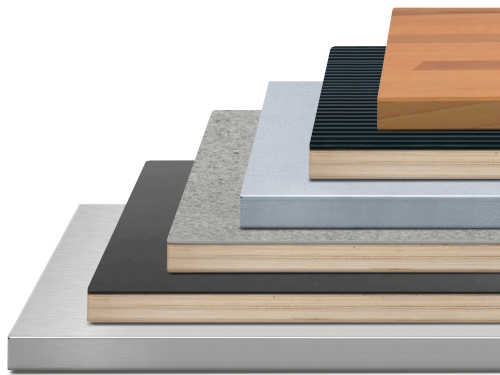

Warianaty pokrycia blatów stołów warsztatowych
| Nr kat. | Dodatkowe warianty blatu do stołu warsztatowego HSS03 |
| 20375 | blat z klejonki bukowej o gr. 35 mm |
| 20342 | pokrycie gumą ryflowaną olejoodporną o gr. 4 mm |
| 20346 | pokrycie blachą ocynkowaną o gr. 1 mm |
| 20344 | pokrycie wykładziną PCV o gr. 2 mm |
| 20376 | pokrycie gumą gładką olejoodporną o gr. 4 mm |
| 20377 | pokrycie blachą nierdzewną o gr. 1 mm |
| Nr kat. | Dodatkowe warianty blatu do stołu warsztatowego HSS04 |
| 20378 | blat z klejonki bukowej o gr. 35 mm |
| 20343 | pokrycie gumą ryflowaną olejoodporną o gr. 4 mm |
| 20347 | pokrycie blachą ocynkowaną o gr. 1 mm |
| 20345 | pokrycie wykładziną PCV o gr. 2 mm |
| 20379 | pokrycie gumą gładką olejoodporną o gr. 4 mm |
| 20380 | pokrycie blachą nierdzewną o gr. 1 mm |
| Nr kat. | Półki do stołu warsztatowego z 1 szafką (szer. x głęb.): 614 mm x 595 mm |
| 20354 | sklejka liściasta lakierowana |
| 20352 | pokrycie gumą ryflowaną olejoodporną |
| 20353 | pokrycie wykładziną PCV |
| 20355 | pokrycie blachą ocynkowaną |
| 20365 | pokrycie gumą gładką olejoodporną |
| Nr kat. | Półki do stołu warsztatowego bez szafek (szer. x głęb.): 1228 mm x 595 mm |
| 20358 | sklejka liściasta lakierowana |
| 20356 | pokrycie gumą ryflowaną olejoodporną |
| 20357 | pokrycie wykładziną PCV |
| 20359 | pokrycie blachą ocynkowaną |
| 20373 | pokrycie gumą gładką olejoodporną |
| Nr kat. | Półki do stołu warsztatowego bez szafek (szer. x głęb.): 1848 mm x 595 mm |
| 20362 | sklejka liściasta lakierowana |
| 20360 | pokrycie gumą ryflowaną olejoodporną |
| 20361 | pokrycie wykładziną PCV |
| 20363 | pokrycie blachą ocynkowaną |
| 20374 | pokrycie gumą gładką olejoodporną |
| Nr kat. | Podziałka niska do szuflad stołów warsztatowych |
| 20670 | do szuflad o wysokości 60, 120, 180, 240 [mm]
wysokość użytkowa: 42 mm |
| Nr kat. | Podziałka wysoka do szuflad stołów warsztatowych |
| 20671 | do szuflad o wysokości 120, 180, 240 [mm]
wysokość użytkowa: 100 mm |
| Nr kat. | Organizer do szuflad stołu warsztatowego |
| 20648 | organizer do szuflad stołów warsztatowych
wykonany z tworzywa sztucznego |
| Nr kat. | Przybornik do szuflad stołu warsztatowego |
| 20649 | przybornik na drobne przedmioty do szuflad stołów
warsztatowych wykonany z tworzywa sztucznego |
| Nr kat. | Mata tłumiąca do szuflad |
| 20478 | mata z gumy gładkiej olejoodpornej o gr. 1,5 mm
szerokość 530 mm |
| Nr kat. | Półka do szafki stołu warsztatowego HSS07 i HSS08 |
| 20631 | - wymiary (szer. x wys. x głęb.): 560 x 25 x 540 mm
-
opcjonalnie szafka może być wyposażona w większą ilość półek
(standard - jedna półka)
|
| Nr kat. | Nadbudowa 1-modułowa (HSS03) |
| 21304 | - 3 listwy jednomodułowe 23903
-
tablice perforowane o wymiarach (szer. x wys.):
1 tablica 23620 (814 x 480 mm)
1 tablica 23623 (626 x 480 mm) -
perforacja tablic kwadratowa (wymiar oczka 10 x 10 mm).
-
możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych
|
| Nr kat. | Nadbudowa 1-modułowa (HSS04) |
| 21307 | - 4 listwy jednomodułowe 23903
-
tablice perforowane o wymiarach (szer. x wys.):
2 tablice 23620 (814 x 480 mm)
1 tablica 23622 (406 x 480 mm) -
perforacja tablic kwadratowa (wymiar oczka 10 mm x 10 mm).
-
możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych
|
| Nr kat. | Nadbudowa 2-modułowa (HSS03) |
| 21305 | - 3 listwy dwumodułowe 23904
-
tablice perforowane o wymiarach (szer. x wys.):
2 tablice 23620 (814 x 480 mm)
2 tablice 23623 (626 mm x 480 mm) -
perforacja tablic kwadratowa (wymiar oczka 10 x 10 mm).
-
możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych.
|
| Nr kat. | Nadbudowa 2-modułowa (HSS04) |
| 21308 | - 4 listwy dwumodułowe 23904
-
tablice perforowane o wymiarach (szer. x wys.):
4 tablice 23620 (814 mm x 480 mm)
2 tablice 23622 (406 mm x 480 mm) -
perforacja tablic kwadratowa (wymiar oczka 10 mm x 10 mm).
-
możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych
|
| Nr kat. | Nadbudowa 2-modułowa z szafką (HSS03) |
| 21306 | - 3 listwy dwumodułowe 23904
-
szafka 23614 (szer. x wys. x głęb.): 814 x 480 x 300 [mm]
(tylna ścianka perforowana) -
tablice perforowane o wymiarach (szer. x wys.):
1 tablica 23620 (814 mm x 480 mm)
2 tablice 23623 (626 mm x 480 mm) -
perforacja tablic kwadratowa (wymiar oczka 10 x 10 mm).
-
możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych.
|
| Nr kat. | Nadbudowa 2-modułowa z szafką (HSS04) |
| 21309 | - 4 listwy dwumodułowe 23904
-
tablice perforowane o wymiarach (szer. x wys.):
3 tablice 23620 (814 x 480 mm)
2 tablice 23622 (406 x 480 mm) -
szafka 23614 (szer. x wys. x głęb.): 814 x 480 x 300 [mm]
(tylna ścianka perforowana) -
perforacja tablic kwadratowa (wymiar oczka 10 mm x 10 mm).
-
możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych
|
| Nr kat. | Nadbudowa 2-modułowa z oświetleniem (HSS03) |
| 21312 | - 3 listwy jednomodułowe 23904
-
moduł oświetleniowy 23919
-
tablice perforowane o wymiarach (szer. x wys.):
2 tablice 23620 (814 mm x 480 mm)
2 tablice 23623 (626 mm x 480 mm)
perforacja tablic kwadratowa (wymiar oczka 10 x 10 mm). -
możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych.
|
| Nr kat. | Nadbudowa 2-modułowa z oświetleniem (HSS04) |
| 21313 | - 4 listwy dwumodułowe 23904
-
tablice perforowane o wymiarach (szer. x wys.):
3 tablice 23620 (814 x 480 mm)
2 tablice 23622 (406 x 480 mm) -
szafka 23614 (szer. x wys. x głęb.): 814 x 480 x 300 [mm]
(tylna ścianka perforowana) -
perforacja tablic kwadratowa (wymiar oczka 10 mm x 10 mm).
-
możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych
|
Moduł z oświetleniem LED montowany do nadbudowy stołu warsztatowego
- Dostępny w dwóch szerokościach: 1500 mm i 2100 mm.
-
Ułatwia właściwe oświetlenie miejsca pracy. Zwiększa bezpieczeństwo i komfort przy precyzyjnych pracach.
-
Konstrukcje modułowe pozwalają na zmianę wysokości zawieszenia lampy i dopasowanie kąta padania światła do wykonywanej czynności.
-
Zapewnia równomierne doświetlenie blatu roboczego eliminuje cienie rzucane przez sylwetkę użytkownika. Poprawia precyzję oraz bezpieczeństwo pracy.
Zapobiega męczeniu wzroku podczas majsterkowania lub prac.
-
Moduł oświetleniowy Jotkel jest przystosowany do mocowania na nadbudowie stołu warsztatowego.
Zaczepy w konsolach bocznych modułu pasują do perforacji kwadratowej wsporników nadbudowy. Wysokość zawieszenia modułu można dobrać do indywidualnych potrzeb.
| Nr kat. | Moduł oświetleniowy nadbudowy stołu (HSS03) |
| 23919 | - wykonanie z blachy ocynkowanej zwiększa
-
trwałość i odporność na uszkodzenia mechaniczne
-
możliwość regulacji wysokości
-
elementy wyposażenia: lampa LED (barwa 4000 K,
strumień 6000 lm, moc 48 W, kąt świecenia 120 stopni), -
mocowanie lampy, elementy śrubowe, konsole,
-
włącznik wymiary lampy: [dług. x szer.] 1460 mm x 111 mm
-
gwarantuje dobre oświetlenie w miejscu pracy
|
| Nr kat. | Moduł oświetleniowy nadbudowy stołu (HSS04) |
| 23920 | - wykonanie z blachy ocynkowanej
-
zwiększa trwałość i odporność na uszkodzenia mechaniczne
-
możliwość regulacji wysokości
-
elementy wyposażenia: lampa LED
(barwa 4000 K, strumień 6000 lm,
moc 48 W, kąt świecenia 120 stopni), -
mocowanie lampy, elementy śrubowe, konsole, włącznik
-
wymiary lampy: [dług. x szer.] 2060 mm x 111 mm
-
gwarantuje dobre oświetlenie w miejscu pracy
|
Szafka narzędziowa wisząca
Szafka narzędziowa wisząca jest przeznaczona do zwieszania na nadbudowie stołu warsztatowego, stojakach z listwami perforowanymi lub bezpośrednio na ścianie.
Jest wyposażona w półkę z możliwością zawieszania na dwóch poziomach.
Perforacja umieszczona na ściance tylnej i drzwiach umożliwia zamocowanie zawieszek do narzędzi. Drzwi szafki zamykane 3 - punktowo z zamykanie zamkiem cylindrycznym w systemie Master Key.
| Nr kat. | Szafka narzędziowa mocowana na listwach perforowanych |
| 23614 | - wymiary (szer. x wys. x głęb.): 814 x 480 x 300 [mm],
-
tylna ścianka szafki perforowana,
-
półka wykonana z blachy ocynkowanej z możliwością zawieszania na dwóch wysokościach,
-
3 - punktowe zamykanie zamkiem cylindrycznym
w systemie Master Key, -
możliwość mocowania zawieszek na ściance tylnej i drzwiach
|
Konstrukcje stołów, obudowy szafek, listwy i tablice
RAL-5005niebieski sygnałowy
Fronty szuflad, drzwi szafek i tablice
RAL-3011czerwony burgundzki
